Што го прави инвертерот од 3000w чист синусно бран со полнач HK3000PC идеален за исклучување на мрежа и резервни поставки за напојување?

Многу далечински инсталации за напојување се соочуваат со предизвици при координирање на одделни инвертери и надворешни полначи на батерии, бидејќи неусогласеното време или некомпатибилните прагови на напон може да го нарушат здравјето на батеријата и да ја намалат целокупната стабилност на системот.Инвертер со чист синусно бран од 3000w со полнач HK3000PCги спојува DC-AC инверзијата и AC-DC полнењето на батериите во една компактна шасија, отстранувајќи ја комплексноста на координирање на повеќе дискретни компоненти за напојување за проекти надвор од мрежата, мобилни или во мирување. Сè-во-едно единиците ги рационализираат распоредот на жици и ги намалуваат точките на дефект во енергетскиот синџир, што носи опипливи предности за корисниците кои работат со поставки за кампери, оддалечени работни места и резиденцијални резервни конфигурации каде што континуираната достапност на енергија има големо практично значење. Кога се склопуваат самостојни системи за напојување, секој додаден кабел и посебен уред создава потенцијални слаби точки, така што консолидираните хардверски архитектури заслужуваат внимателно разгледување во фазите на планирање.

1. Разбирање на основите на комбинираната единица инвертер-полнач

Комбиниран инвертер-полнач има две основни улоги во екосистемот за напојување базиран на складирање. Прво, зема директна струја складирана во батериите со оловно-киселински или литиумски батерии и ја претвора во наизменична струја што одговара на стандардните спецификации за електрична опрема за домаќинството. Второ, секогаш кога надворешниот извор на наизменична струја станува достапен, колото на вградениот полнач црпи струја од мрежата или снабдувањето со генератор за автоматски да ги наполни поврзаните батериски пакети. Овој дизајн со двојна улога ја елиминира потребата од корисниците рачно да се префрлаат помеѓу самостоен хардвер полнач и модули на инвертер.

• Беспрекорно префрлување помеѓу инверзија на батерии и работни текови за полнење на струја
• Унифициран ЛЦД панел за визуелизација на критичните метрики на траење, вклучително и отчитувања на напонот и моќноста
• Интегриран AC прекинувач вграден во главната влезна патека за наизменична струја за дополнителна безбедност на колото
• Посебни USB-A и Type-C порти кои нудат практично директно полнење на уредот со низок напон

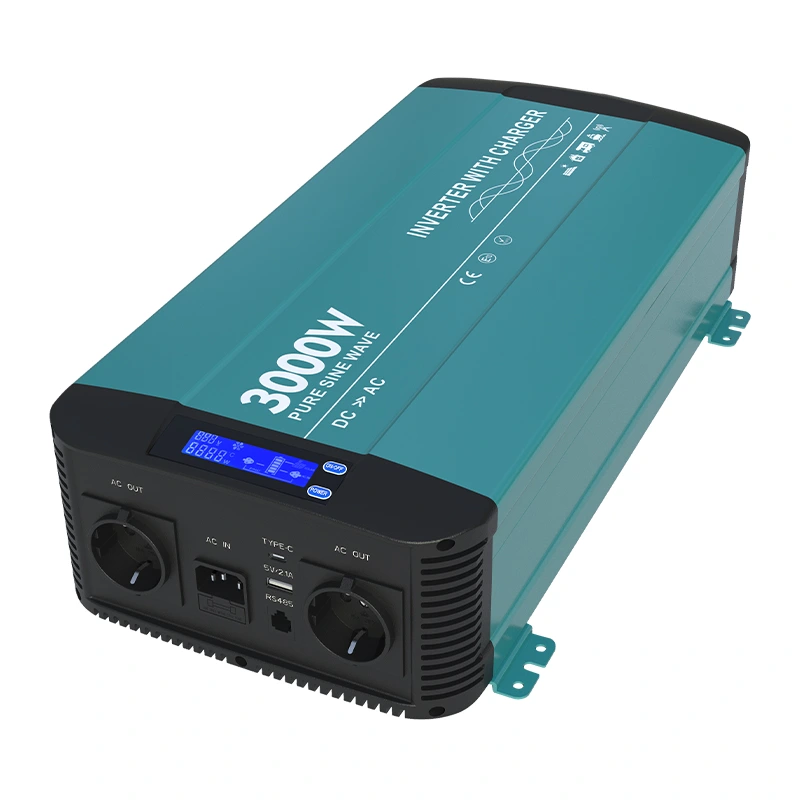

Физичката димензија и тежина играат значајни улоги за монтери. Единицата зафаќа 489×252×118 милиметри и тежи 8,8 килограми, што го прави поставувањето на ѕидот изводливо и за стационарни и за мобилни куќишта. Држачите за монтирање интегрирани на металната обвивка го поедноставуваат сигурното прицврстување на цврсти површини, без разлика дали корисниците го конфигурираат хардверот во услужните плакари, преградите за возила или надворешните заштитени кабинети. Секогаш мора да се одржува соодветното растојание околу вентилационите решетки; попречениот проток на воздух ќе активира термичка заштита и ќе го ограничи достапниот излезен капацитет при тешки работни оптоварувања.

2. Квалитет на излезна бранова форма и компатибилност со оптоварување со реалниот свет

Излезот на чистиот синусен бран претставува еден од најважните диференцијатори во споредба со алтернативите со модифициран синус. Вкупната хармонична дисторзија чувана под пет проценти ги повторува карактеристиките на брановата форма обезбедени од јавната електрична мрежа. Ова е многу важно кога работи чувствителна потрошувачка електроника, индуктивни мотори, компресори за ладење и опрема од лабораторија. Уредите што содржат моторни намотки или сложени внатрешни контролни табли често работат потопло, произведуваат дополнителен шум или покажуваат скратен работен век кога се напојуваат со искривени сигнали за модифицирана синусна моќност.

Номиналниот континуиран излез достигнува 3000 вати со пренапонски капацитет кој достигнува 6000 вати издржан во интервали од две секунди. Оцена на пренапони се справува со високата струја што се јавува кога инстантните индуктивни апарати почнуваат да ги вртат своите мотори. Без соодветен простор за пренапони, инвертерите можат да ја прекинат заштитата од преоптоварување секогаш кога компресорите, пумпите за вода или моторите на машините за перење ќе се обидат да стартуваат циклуси. Опциите за излезен напон што може да се конфигурираат во фабриката покриваат фамилии од 100-120VAC и 200-240VAC, заедно со изборните поставки за фреквенција од 50Hz или 60Hz за да одговараат на регионалните електрични норми. Минималната ефикасност на конверзија со полно оптоварување е регистрирана на 89 проценти, додека максималната оперативна ефикасност се искачува дури до 92 проценти. Поголемата ефикасност значи помалку потрошена енергија како топлина, зачувувајќи го складираниот капацитет на батеријата за реалните оптоварувања на крајниот корисник наместо термичките загуби во електрониката за напојување.

Инвертер со чист синусно бран од 3000w со полнач HK3000PCподдржува целосна галванска изолација помеѓу влезните DC страна и излезните кола со наизменична струја. Целосната влезно-излезна изолација додава важен безбедносен слој, ограничувајќи го ширењето на дефектите во случај на дефекти на заземјување или грешки во поврзувањето на поврзаните кола на батериите. Оваа особина за изолација добива високи пофалби меѓу професионалните монтери кои конструираат системи за локации со зголемени ризици за електрична безбедност, како што се морски средини и апликации за мобилни возила каде кондензацијата и вибрациите ги зголемуваат шансите за случајни настани од краток спој.

3. Интегриран систем за полнење и управување со батерии во три фази

Внатрешниот AC-DC полнач ја следи класичната логика на полнење во три фази: фаза на голема константна струја, фаза на константен напон на апсорпција и фаза на одржување на пливање. Овој добро воспоставен профил за полнење ги оптимизира циклусите на полнење за хемијата на батериите со оловна киселина. За време на масовната фаза, полначот ја испорачува максималната дозволена струја за брзо подигање на напонот на батеријата нагоре. Откако ќе се достигне прагот на целниот напон на апсорпција, единицата преминува во фаза на апсорпција, задржувајќи го стабилен напон додека струјата на полнење природно се намалува надолу. Кога струјата паѓа на приближно десет проценти од номиналната јачина на полнење, хардверот влегува во пловечка фаза, применувајќи помал напон за одржување за да се спротивстави на само-празнењето без преполнување на плочите на ќелиите.

Корекцијата на факторот на моќност постигнува вредности поголеми од 0,95 при максимално оптоварување на полнење. Силните перформанси на факторот на моќност го намалуваат искористувањето на реактивната енергија што доаѓа од изворот на наизменична струја, поставувајќи понежна побарувачка кај преносливите генератори или мрежните приклучоци со ограничен капацитет. AC влезот прифаќа мрежен напон со широк опсег; за варијанта од 230 VAC, оперативниот влезен прозорец со наизменична струја се протега од 180 VAC до 260 VAC. Широката толеранција на влезот значи дека полначот може да продолжи да функционира дури и кога излезот од генераторот се оддалечува надвор од идеалните номинални вредности, што често се случува на преносливиот хардвер на генератор кој работи под флуктуирачки услови на оптоварување.

Максималната струја на полнење се разликува според варијантата на влезниот напон на еднонасочна струја. Моделите со DC со дванаесет волти поддржуваат излез за полнење до четириесет ампери, додека верзиите со еднонасочна струја од 24 волти обезбедуваат излез за полнење до дваесет ампери. Дизајнерите на системот треба да ја усогласат максималната струја на полначот со препорачаната стапка на полнење објавена од производителите на батерии. Премногу високите струи на полнење го забрзуваат распаѓањето на батеријата; обратно, малата струја за полнење непотребно го продолжува времето на полнење. Внимателното спарување на капацитетот на банката на батериите со способноста за полнач обезбедува оптимални долгорочни перформанси на циклусот на батеријата.

4. Изведба на пренос на ATS и континуитет на системот за време на смените на моќноста

Вградениот прекинувач за автоматско префрлање (ATS) се справува со префрлување помеѓу наизменична струја добиена од батерија и дојдовно надворешно напојување. Времето на пренос е регистрирано под 16 милисекунди. Најчестите електрични апарати за домаќинство толерираат кратки прекини од оваа големина без целосно исклучување. Оваа карактеристика обезбедува континуитет во близина на UPS-от за многу поврзани товари. Корисниците треба да имаат на ум дека одреден високо чувствителен индустриски компјутерски хардвер може сè уште да бара дополнителни вистински-онлајн-уПС единици горе, доколку преносот од нула милисекунда стане апсолутен оперативен услов.

Хардверот за внатрешно реле се справува со задачите за префрлување на физичкото коло. Оцените на релето се разликуваат во различни варијанти на производи: конфигурациите од 110 VAC имплементираат релеи со номинална вредност од 30 ампери, а моделите со 230 VAC распоредуваат релеи со номинална вредност од 16 ампери. Прекинувачот за наизменична струја интегриран на страната на влезот на мрежата обезбедува заштита од исклучување од прекумерна струја за влезното напојување со наизменична струја, дополнувајќи ја безбедноста на релето. Кога ќе се врати напојувањето од мрежата по настан за прекин, ATS Logic автоматски ги пренасочува оптоварувањата кон надворешен извор на наизменична струја, истовремено активирајќи го внатрешното коло на полначот за да ги надополни резервите на енергија од батеријата. Ваквото однесување на „hands-off“ го прави хардверот добро прилагоден за далечински инсталации без надзор каде што човечките оператори не можат брзо да реагираат на настани за обновување на мрежата.

5. Вградени заштитни слоеви за долгорочна оперативна сигурност

Цврстиот комплет за повеќеслојна заштита го заштитува и самиот хардвер на инвертер-полначот и поврзаната батерија и опремата за оптоварување. Страничните заштити на влезниот DC покриваат одбрана од обратен поларитет преку внатрешен осигурувач, нисконапонско исклучување и пренапонски исклучување. Заштитата со обратен поларитет нуди критична одбрана од грешки во поврзувањето на инсталатерот при поврзување на кабли за батерии со тежок мерач. Без таква заштита, обратните терминали на батериите можат трајно да ја уништат електрониката за конверзија на енергија за моменти.

На излезната страна на наизменична струја, единицата реагира на појава на краток спој, ситуации на продолжено преоптоварување и внатрешни настани со прекумерна температура. Секогаш кога внатрешната температура ќе се искачи надвор од безбедниот оперативен плафон, термичката заштита ја активира постапката за исклучување за да спречи трајно оштетување на компонентите. Вентилаторите за ладење регулирани со температура и оптоварување динамично ја прилагодуваат брзината на вртење. Вентилаторите се вртат побрзо само при голем обем на работа или висока внатрешна температура; под услови на лесно оптоварување, бучавата од вентилаторот останува минимална, што е важна придобивка за внатрешни станбени или кабински инсталации каде што акустичната удобност е важна за патниците.

Секоја заштитна состојба предизвикува видливи сигнали за повратни информации преку LCD дисплејот на предниот панел, овозможувајќи решавање проблеми без отворање на куќиштето на опремата. Можноста да се читаат шифрите за грешки директно од локалниот дијагностички брзини на екранот работи за техничари на самото место кои ги сервисираат далечинските локации за напојување.Инвертер со чист синусно бран од 3000w со полнач HK3000PCконсолидира многу различни заштитни одговори во една единица, отстранувајќи ја потребата за натрупување на многу посебни надворешни заштитни модули околу архитектурата на електроенергетскиот систем.

6. Хардверски комуникациски порти и можности за далечинско следење

Приклучокот за комуникација RS‑485 со физички конектор во стилот RJ‑11 овозможува далечинско следење. Корисниците може опционално да прикачат надворешен далечински LCD контролен панел поставен подалеку од главната шасија на инвертер-полнач. Ова се покажува погодно за инсталации каде што главниот хардвер за напојување се наоѓа во преградите за складирање во подрумот или во комуналните кабинети, додека операторите сакаат да ги набљудуваат отчитувањата на статусот од просторот за живеење. Етернет поврзувањето постои како опционална надградба за понапредни надзорни поставки.

Преку магистралата RS‑485, системите за следење на домаќинот можат да повлечат збирки на податоци во реално време, вклучувајќи напон на батеријата, излезна моќност, ознаки за оперативниот режим и активни индикатори за дефекти. За системските интегратори кои конструираат поголеми распоредувања на микро-мрежа, ова отвора патишта за интегрирање на хардверот во платформи за следење на локацијата на повисоко ниво. Имајте на ум дека практиките за поврзување со жици RS‑485 треба да ги почитуваат индустриските упатства за диференцијална сигнализација на долги растојанија; Правилниот избор на кабел и заземјување помагаат да се избегне оштетување на податоците предизвикано од електричен шум од блиските проводници со висока струја.

7. Соодветни работни средини и белешки за механичка инсталација

Опсегот на амбиентална температура оценет за целосно оптоварување се протега од нула Целзиусови степени до плус четириесет степени Целзиусови. Кога температурата на околината се зголемува до шеесет степени Целзиусови, хардверот автоматски го намалува достапниот излезен капацитет до седумдесет проценти од номиналната моќност. Прозорецот за температура на складирање се протега од нула до седумдесет степени Целзиусови за неработни периоди. Толеранцијата на влажност достигнува максимум деведесет и три проценти релативна влажност при некондензирани услови на животната средина. Кондензацијата претставува главен фактор на ризик; локациите на кои се формира роса мора да обезбедат соодветна вентилација за да ги одржуваат внатрешните кола суви.

Ориентацијата на монтирање мора да ги следи механичките цртежи на производителот. Одржувајте доволно растојание во близина на отворите за вентилација на вентилаторот за да може слободно да излегува топол издувен воздух. Избегнувајте запечатување на единицата во целосно затворен мал кабинет без посебна издувна вентилација, бидејќи заробената топлина го активира термичкото намалување и честите заштитни настани на исклучување. При изборот на мерачот на кабелот за батеријата, секогаш земајте ги во предвид високите величини на струјата од страната на DC поврзани со нивоата на моќност од три илјади вати; Каблите со мала големина внесуваат прекумерен отпорен пад на напонот и создаваат опасни точки на прегревање долж жиците.

8. Често поставувани технички прашања

9. Завршни размислувања за системските интегратори

Хардверот за инвертер-полнач сè-во-едно насочува многу конструкции надвор од мрежата и резервни системи за напојување со консолидирање на инверзија, полнење на батериите, автоматско префрлување и повеќе заштитни функции во една шасија. Кога го оценувате хардверот за конверзија на моќност, погледнете подалеку само од бројките за постојана стапка на вати; потребно е време за да се процени капацитетот за ракување со пренапони, чистотата на брановиот облик, комплетноста на вградената заштитна карактеристика, тајмингот на прекинувачот за пренос и достапните интерфејси за следење. Секоја од овие спецификации секојдневно ја обликува доверливоста на системот во реалниот свет.

Секој проект за електроенергетскиот систем започнува со темелна ревизија на оптоварувањето. Документирајте ја моќноста на секој уред што се очекува да работи, забележете ги индуктивните оптоварувања со големи приливи на струја и дефинирајте прифатливи граници на длабочина на празнење на батеријата пред да изберете комбинација на батерии и инвертер-полнач. Обмисленото претходно планирање ги спречува оперативните фрустрации по завршувањето на инсталацијата на хардверот.Инвертер со чист синусно бран од 3000w со полнач HK3000PCодлично се вклопува за проекти за кои е потребен континуиран излез од три илјади вати, додека сакаат интегрирана способност за полнење без да се состави крпена колекција од посебни компоненти на системот за напојување.

За професионално производство на позадина зад овој хардвер, може да ги истражувате ресурсите објавени одNingbo Kosun New Energy Co., Ltd.Инженерската документација, цртежите на димензиите и листовите со целосни спецификации обезбедуваат дополнителна длабочина за техничките оценувачи кои подготвуваат дизајни на системот.
